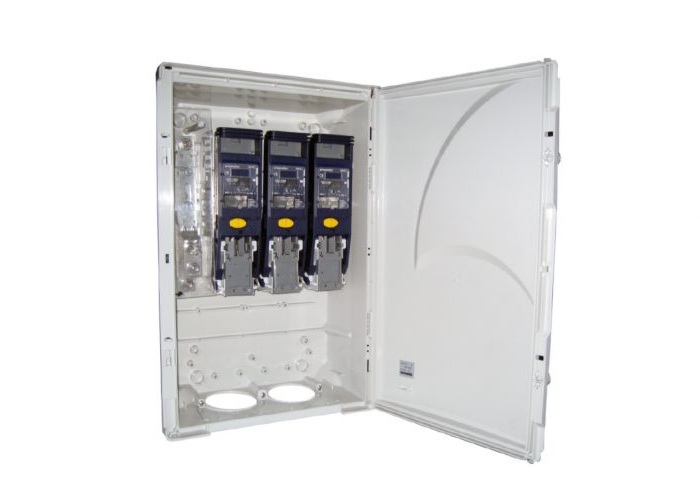

La gama de Cajas Generales de Protección de 250 A cuenta con siete modelos en tamaño NH 1:
| Descripción PNT | Nº de bases | Tamaño | Envolvente |
|---|---|---|---|
| CGP-7-250 | 3 | 1 | S |
| CGP-8-250 | 3 | 1 | L |
| CGP-9-250 | 3 | 1 | L |
| CGP-10-250 | 3 | 1 | D/G |
| CGP-11-250 | 3/3 | 1 | E |
| CGP-11-250/250 | 3/3 | 1 | E |
| CGP-11-250/250/400 | 3/3 | 1 | F/H |
| CGP-12-250/250 | 3/3 | 1 | F |
| CGP-12-250/400 | 3/3 | 1 | F |
| CGP-14-250 | 3 | 1 | L |
El armario en envolvente de hormigón PNT ALP 17 – 3P (2 puertas frontales y 1 puerta trasera) está destinado a contener los circuitos de alumbrado y el regulador de flujo de una instalación de alumbrado exterior.
Dispone de una puerta lateral de acceso al compartimento de medida y de dos puertas frontales para el acceso a la instalación de alumbrado.
El mecanismo de apertura y cierre se encuentra en la puerta frontal izquierda. La puerta frontal derecha cuenta con dos pestillos de cierre. La puerta lateral y la frontal izquierda cuentan con su propia llave.
Los compartimentos de medida y alumbrado son independientes.
* Por favor, consulte para otras medidas.
| Material armario | Hormigón armado |
| Material puerta | Chapa galvanizada pintada |
| Grado de protección | IK10, IP55 |
| Sistema de manipulados | Dos cáncamos para su manipulación con grúa. |
| Puesta a tierra | Las puertas van unidas a la armadura del hormigón para su puesta a tierra. |
| Cableado | El acceso de cables al armario se realiza por la base del armario, quedando la parte enterrada como arqueta de acometida y salida. |
| Características constructivas (resistencia mecánica) |
El PNT ALP 17 está calculado para resistir las siguientes características mecánicas:
– Las paredes verticales son capaces de soportar los esfuerzos de su propio peso, el techo y las sobrecargas de éste, además de una presión horizontal de 100 kg/m2.
– El techo soporta sobrecargas de 250 kg/m2.
|
| Peso vacío | 1050 kg |

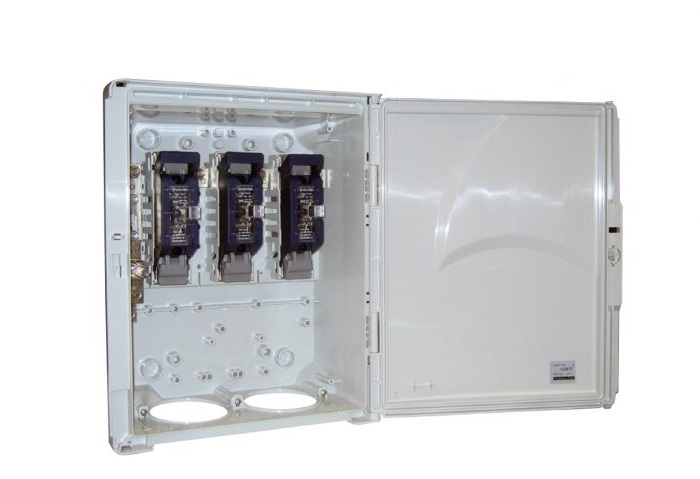

La gama de Cajas Generales de Protección de 100 A cuenta con cuatro modelos en tamaño NH 0:
| Descripción PNT | Nº de bases | Tamaño | Envolvente |
|---|---|---|---|
| CGP-1-100 | 1 | 00 | S |
| CGP-7-100 | 3 | 00 | M |
| CGP-8-100 | 3 | 00 | M |
| CGP-9-100 | 3 | 00 | M |
Armario de Distribución con envolvente de hormigón PNT ALP 13 con acometida y salida inferior.
Características:
| Acometida | Inferior |
| Intensidad nominal | 630 A en estándar (Consultar otras opciones) |
| Instalación | Intemperie |
| Envolvente | Hormigón |
| Tipo de salidas | BTVA / BTVC TRIVER+* |
| Nº de salidas | 8** |
| Opciones | Control |
| Nº de cables para la acometida | Ver apartado de Bases portafusibles para fusibles tipo NH |
* BTVA/BTVC – Bases TRIVER+ tripolar vertical desconectable en carga.
El nº de salidas varía según se combine la gama del catálogo de bases
TRIVER+ NH 00/1/2/3.
** Número estándar de salidas. Para otras opciones, por favor, consúltenos.
Armario de Distribución en envolvente DIN con acometida y salida inferior.
Características:
| Acometida | A través de una base tripolar o directamente al embarrado |
| Intensidad nominal |
630 A en estándar (Consultar otras opciones) |
| Instalación | Intemperie-Suelo a través de zócalo DIN |
| Envolvente | Envolvente DIN |
| Tipo de salidas | BTVA / BTVC TRIVER+* |
| Nº de salidas | 3/4/6/9** |
| Nº de cables para la acometida | Ver apartado de Bases portafusibles para fusibles tipo NH |
* BTVA/BTVC – Bases TRIVER+ tripolar vertical desconectable en carga.
El nº de salidas varía según se combine la gama del catálogo de bases
TRIVER+ NH 00/1/2/3.
** Número estándar de salidas. Para otras opciones, por favor, consúltenos.
Armario de Distribución en envolvente DIN con embarrado partido para interconectar dos bucles diferenciados de reparto: entrada-línea, salida-línea/consumos.
Características:
| Acometida | A través de una base BTVC TRIVER+ |
| Intensidad nominal | 630 A en estándar (Consultar otras opciones) |
| Instalación | Intemperie con zócalo |
| Envolvente | DIN tipo C (estrecha) |
| Tipo de salidas | BTVA / BTVC TRIVER+* |
| Nº de salidas | 3/5** |
| Nº de cables para la acometida | Ver apartado de Bases portafusibles para fusibles tipo NH |
* BTVA/BTVC – Bases TRIVER+ tripolar vertical desconectable en carga.
El nº de salidas varía según se combine la gama del catálogo de bases TRIVER+ NH 00/1/2/3.
** Número estándar de salidas. Para otras opciones, por favor, consúltenos.
