PNT ALP 17 – 3P (2P F – 1P T)

DESCRIPCIÓN
DESCARGAS

Armarios de alumbrado público

Descripción

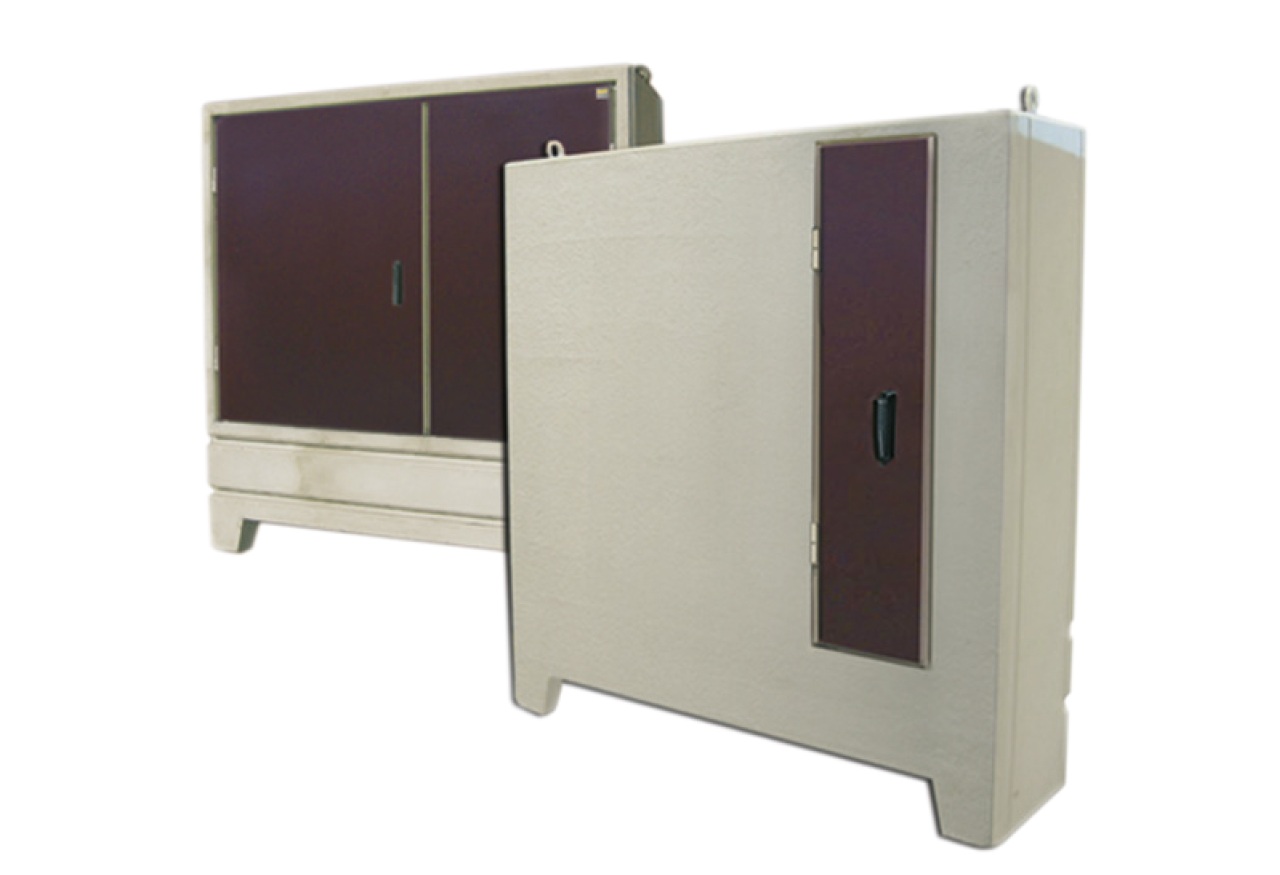

El armario en envolvente de hormigón PNT ALP 17 – 3P (2 puertas frontales y 1 puerta trasera) está destinado a contener los circuitos de alumbrado y el regulador de flujo de una instalación de alumbrado exterior.
Dispone de una puerta lateral de acceso al compartimento de medida y de dos puertas frontales para el acceso a la instalación de alumbrado.
El mecanismo de apertura y cierre se encuentra en la puerta frontal izquierda. La puerta frontal derecha cuenta con dos pestillos de cierre. La puerta lateral y la frontal izquierda cuentan con su propia llave.

Los compartimentos de medida y alumbrado son independientes.

Dimensiones exteriores | 1700 x 1780 x 480 mm
Placa montaje medida | 590 x 1100 mm
Placa montaje alumbrado | 420 x 1100 mm*
Placa montaje regulador del flujo | 500 x 1100 mm*
Altura vista | 1560 mm
Dimensiones mínimas de excavación | 220 x 1750 x 500 mm

* Por favor, consulte para otras medidas.

Material armario	Hormigón armado
Material puerta	Chapa galvanizada pintada
Grado de protección	IK10, IP55
Sistema de manipulados	Dos cáncamos para su manipulación con grúa.
Puesta a tierra	Las puertas van unidas a la armadura del hormigón para su puesta a tierra.
Cableado	El acceso de cables al armario se realiza por la base del armario, quedando la parte enterrada como arqueta de acometida y salida.
Características constructivas (resistencia mecánica)	El PNT ALP 17 está calculado para resistir las siguientes características mecánicas: – Las paredes verticales son capaces de soportar los esfuerzos de su propio peso, el techo y las sobrecargas de éste, además de una presión horizontal de 100 kg/m². – El techo soporta sobrecargas de 250 kg/m².
Peso vacío	1050 kg
