Zillion LRS
Supervisor de línea sin descargo

Zillion LRS es un supervisor de línea sin descargo diseñado para la monitorización eléctrica avanzada de redes de baja tensión, con instalación en servicio y sin interrupción del suministro. Orientado a aplicaciones de retrofit, permite digitalizar instalaciones existentes de forma rápida, segura y compatible con cualquier configuración de cuadro.

El LRS se instala en las salidas de línea de cuadros de baja tensión y es compatible con bases portafusibles tripolares e interruptores automáticos, independientemente de la marca o norma del equipo, ofreciendo una solución universal para modernizar activos en campo.

Equipado de serie con la Tarjeta de Supervisión Avanzada (TSA), proporciona las mismas prestaciones de medida y supervisión que el resto de soluciones Zillion, garantizando uniformidad en la precisión de los datos e integración coherente en el ecosistema para la operación y el diagnóstico de la red.

<b><span>Zillion</span> LRS</b><br> Supervisor de línea sin descargo-0

<b><span>Zillion</span> LRS</b><br> Supervisor de línea sin descargo-1

<b><span>Zillion</span> LRS</b><br> Supervisor de línea sin descargo-2

Características principales

Instalación en servicio sin descargo eléctrico. Permite la instalación y puesta en marcha sin necesidad de cortar el suministro, reduciendo el impacto operativo y facilitando el despliegue en redes activas.
Supervisión completa por línea y fase. Gracias a la integración de la TSA, el LRS ofrece medición precisa de tensión y corriente por línea y fase, alineada con el resto de supervisores del ecosistema Zillion.
Retrofit universal y compatible. Diseñado para adaptarse a cualquier tipo de cuadro de baja tensión, base portafusibles o interruptor automático, sin necesidad de revisiones previas de la instalación.
Orden, seguridad y rapidez en campo. El diseño compacto y el cableado concentrado por línea evitan cables sueltos en el suelo del centro de transformación y reducen los tiempos de instalación.

Caso de uso principal

Supervisión y diagnóstico en tiempo real de redes de baja tensión existentes, en escenarios donde la continuidad del suministro es crítica. El LRS está especialmente indicado para proyectos de retrofit, digitalización de activos y automatización progresiva de la red, permitiendo modernizar cuadros sin interrupciones y con tiempos de intervención mínimos. En este contexto, el LRS actúa como un supervisor de línea sin descargo orientado a proyectos de retrofit y digitalización progresiva de redes de baja tensión.

Qué supervisa el LRS

Parámetros eléctricos por línea y fase en redes de baja tensión.

Evolución de la carga y condiciones de operación.

Indicadores eléctricos clave para la operación y el diagnóstico de la red.

Situaciones anómalas que pueden derivar en incidencias o pérdidas operativas.

Opciones de conexión para la medida de tensión

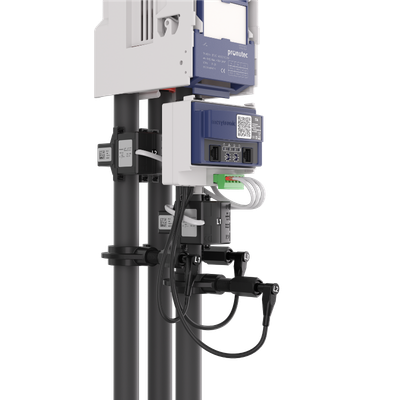

LRS – Medida de tensión con conectores tipo vampiro. Esta versión realiza la toma de tensión mediante conectores tipo vampiro, que efectúan una pequeña perforación controlada en el aislamiento del cable hasta contactar con el conductor, sin afectar a la integridad de la instalación. Es una solución universal, compatible con cualquier base portafusibles o interruptor automático, especialmente adecuada para proyectos de retrofit donde se requiere rapidez de instalación y máxima versatilidad.
LRS – Medida de tensión con terminal de métrica (argolla) Diseñada para salidas de cuadro con terminal de tornillo, esta opción permite una conexión estandarizada y segura mediante terminal de métrica (argolla). Destaca por su compacidad, lo que facilita su instalación en cuadros pequeños o de intemperie, manteniendo las mismas prestaciones de supervisión que el resto de configuraciones LRS.

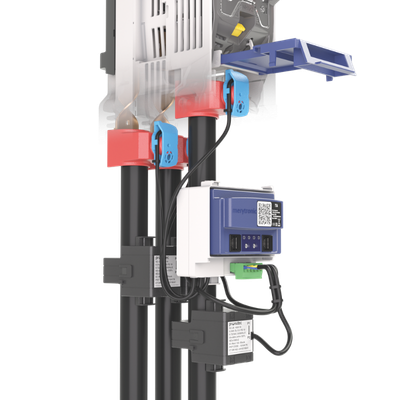

LRS – Medida de tensión con conector para terminal tipo V Esta variante está orientada a salidas de cuadro con terminal tipo V, ofreciendo una conexión flexible y de acoplamiento rápido en entornos con espacio reducido. Al igual que las demás opciones, mantiene la instalación en servicio, la medición por línea y fase y la plena compatibilidad con infraestructuras existentes.
