PNT ALP 13 – 1P

En envolvente de hormigón

Descripción

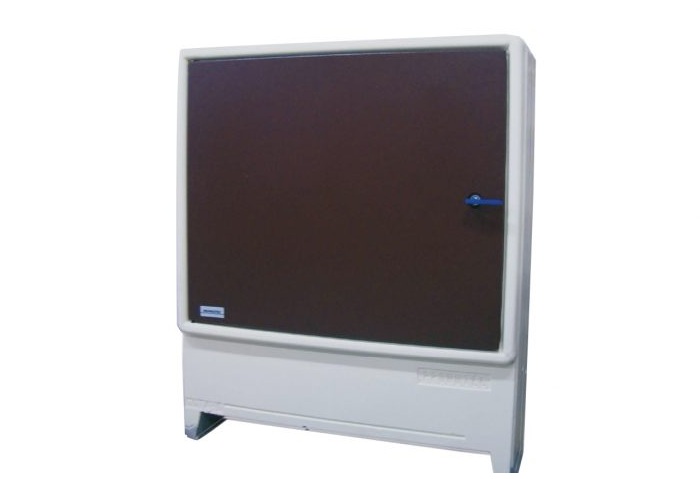

El armario en envolvente de hormigón PNT ALP 13 – 1P (1 puerta) está destinado a contener los circuitos de alumbrado de instalaciones de alumbrado exterior.

  • REBT 2002 ITC-BT-09
  • Dimensiones exteriores | 1300 x 1540 x 395 mm
  • Placa bandeja alumbrado | 1070 x 866 mm

Ficha técnica

Característica Descripción
Material armario Hormigón armado
Material puerta Chapa galvanizada pintada o inoxidable (bajo pedido)
Grado de protección IK10 / IP55
Sistema de manipulados Dos cáncamos para su manipulación con grúa. La puerta va unida a la armadura del hormigón para su puesta a tierra.
Características eléctricas El acceso de cables al armario se realiza por la base del armario, quedando la parte enterrada del armario como arqueta de acometida y salida.
Características constructivas (resistencia mecánica) El PNT ALP 13 está calculado para resistir las siguientes características mecánicas: – Las paredes verticales son capaces de soportar los esfuerzos de su propio peso, el techo y las sobrecargas de este, además de una presión horizontal de 100 kg/m2. – El techo soporta sobrecargas de 250 kg/m2. – La envolvente de hormigón es capaz de soportar los esfuerzos debidos a su manipulación y transporte sin sufrir desperfectos. – Los elementos de manipulación de la envolvente de hormigón son capaces de soportar el peso propio de la envolvente vacía mas una sobrecarga de 300 kg.
Peso vacío 625 kg
