Descripción

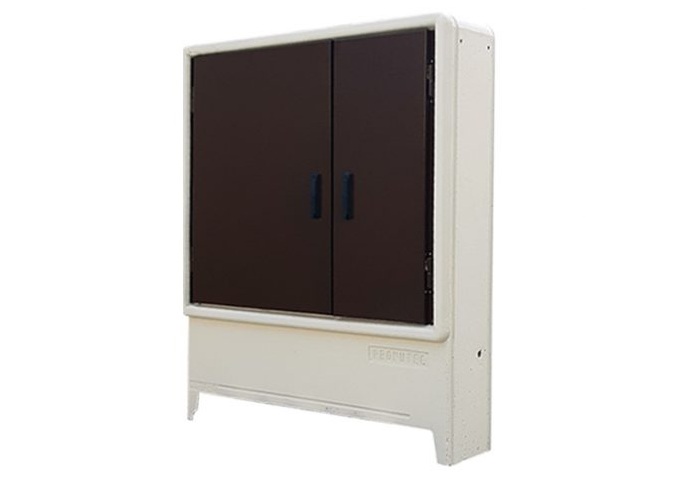

El armario en envolvente de hormigón PNT ALP 13 – 2P (2 puertas frontales) está destinado a contener la medida y los circuitos de alumbrado de instalaciones de alumbrado exterior.
- REBT 2002 ITC-BT-09
- Dimensiones exteriores | 1300 x 1540 x 395 mm
- Placa bandeja alumbrado | 645 x 850 mm
- Bandeja medida compañía | 340 x 850 mm
| Material armario | Hormigón armado |
| Material puerta |
Chapa galvanizada pintada o inoxidable pintada (bajo pedido).
|
| Cerradura |
Maneta con bombillo (puerta módulo medida – cerradura compañía/puerta módulo de alumbrado – cerradura a definir por la propiedad).
|
| Grado de protección | IK10, IP55 |
| Sistema de manipulados |
Dos cáncamos para su manipulación con grúa.
La puerta va unida a la armadura del hormigón para su puesta a tierra.
El módulo de medida para la compañía y el módulo de alumbrado tienen accesos independientes con códigos de cerraduras. |
| Características eléctricas | El acceso de cables al armario se realiza por la base del armario, quedando la parte enterrada del armario como arqueta de acometida y salida. |
| Características constructivas (resistencia mecánica) |
El PNT ALP 13 está calculado para resistir las siguientes características mecánicas:
– Las paredes verticales son capaces de soportar los esfuerzos de su propio peso, el techo y las sobrecargas de este, además de una presión horizontal de 100 kg/m2.
– El techo soporta sobrecargas de 250 kg/m2.
– La envolvente de hormigón es capaz de soportar los esfuerzos debidos a su manipulación y transporte sin sufrir desperfectos.
– Los elementos de manipulación de la envolvente de hormigón son capaces de soportar el peso propio de la envolvente vacía mas una sobrecarga de 300 kg.
|
| Peso vacío | 640 kg |
| Opciones | Mirilla Ventilación: rejillas de ventilación |
