Descripción

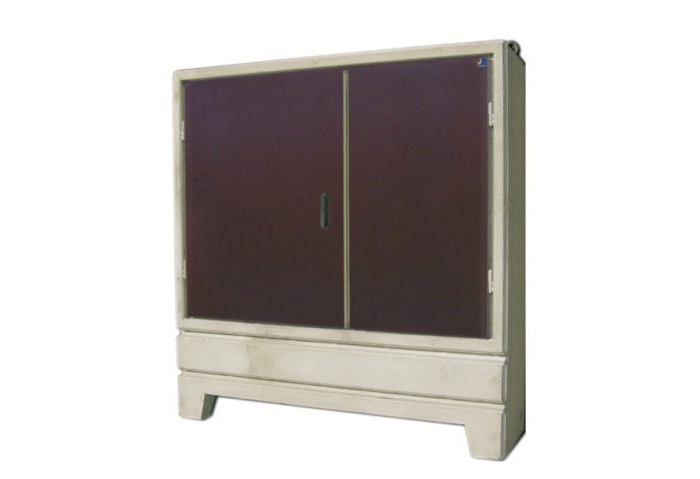

El armario en envolvente de hormigón PNT ALP 17 – 2P (2 puertas frontales) está destinado a una instalación de alumbrado exterior, a un cuadro de distribución urbana en baja tensión u otros usos como contadores de agua, instalaciones fotovoltaicas, regulación del tráfico, telefonía, etc.
Dispone de dos puertas frontales. El mecanismo de apertura y cierre se encuentra en la puerta izquierda. La puerta derecha cuenta con dos pestillos de cierre.
Sin compartimentación interior.
- Dimensiones exteriores | 1700 x 1780 x 480 mm
- Placa para medida / circuitos alumbrado | 985 x 1100 mm
- Placa montaje regulador del flujo | 500 x 1100 mm*
- Altura vista | 1560 mm
- Dimensiones mínimas de excavación | 220 x 1750 x 500 mm
* Por favor, consulte para otras medidas.
Material armario | Hormigón armado |
Material puerta | Chapa galvanizada pintada |
Grado de protección | IK10, IP55 |
Sistema de manipulados | Dos cáncamos para su manipulación con grúa. |
Puesta a tierra | Las puertas van unidas a la armadura del hormigón para su puesta a tierra. |
Cableado | El acceso de cables al armario se realiza por la base del armario, quedando la parte enterrada como arqueta de acometida y salida. |
Características constructivas (resistencia mecánica) |
El PNT ALP 17 está calculado para resistir las siguientes características mecánicas:
– Las paredes verticales son capaces de soportar los esfuerzos de su propio peso, el techo y las sobrecargas de éste, además de una presión horizontal de 100 kg/m2.
– El techo soporta sobrecargas de 250 kg/m2.
|
Peso vacío | 1015 kg |
