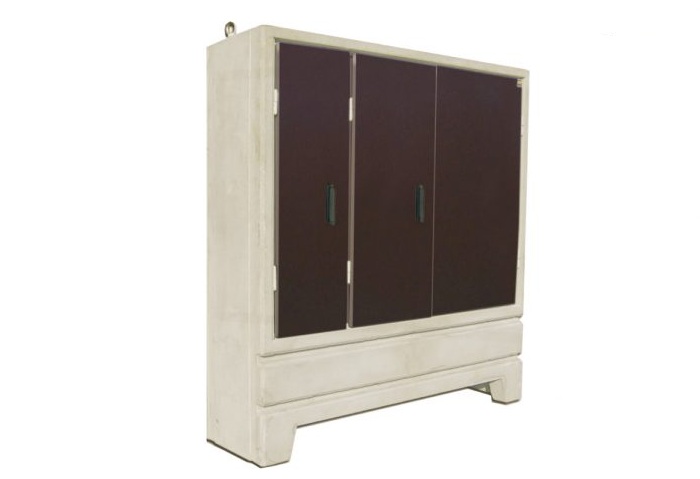

PNT ALP 17 – 3P F

En envolvente de hormigón

Descripción

El armario en envolvente de hormigón PNT ALP 17 – 3P (3 puertas frontales) está destinado a contener la medida, los circuitos de alumbrado y el regulador de flujo de instalaciones de alumbrado exterior. Dispone de tres puertas frontales, una de acceso al compartimento de medida y dos para el acceso a la instalación de alumbrado.

El mecanismo de apertura y cierre se encuentra tras la puerta central. La puerta derecha cuenta con dos pestillos de cierre. Los compartimentos de medida y alumbrado son independientes y cada puerta de acceso cuenta con su propia llave.

  • Dimensiones exteriores | 1700 x 1780 x 480 mm
  • Placa montaje medida | 350 x 1100 mm
  • Placa montaje alumbrado | 590 x 1100 mm*
  • Placa montaje regulador del flujo | 500 x 1100 mm*
  • Altura vista | 1560 mm
  • Dimensiones mínimas de excavación | 220 x 1750 x 500 mm

* Por favor, consulte para otras medidas.



Material armario Hormigón armado
Material puerta
Chapa galvanizada pintada
Grado de protección IK10, IP55
Sistema de manipulados
Dos cáncamos para su manipulación con grúa.
Puesta a tierra Las puertas van unidas a la armadura del hormigón para su puesta a tierra.
Cableado El acceso de cables al armario se realiza por la base del armario, quedando la parte enterrada como arqueta de acometida y salida.
Características constructivas (resistencia mecánica)
El PNT ALP 17 está calculado para resistir las siguientes características mecánicas:
– Las paredes verticales son capaces de soportar los esfuerzos de su propio peso, el techo y las sobrecargas de éste, además de una presión horizontal de 100 kg/m2.
– El techo soporta sobrecargas de 250 kg/m2.
Peso vacío 1035 kg
